sysrepo

sysrepo - 1.4.2 笔记

1. sysrepo 概述

Sysrepo 是 Linux/Unix 系统下一个基于 YANG 模型的配置和操作数据库，为应用程序提供统一的操作数据的接口。应用程序使用 YANG 模型来建模，通过利用 YANG 模型完成数据合法性的检查，保证的风格的一致，不需要应用程序直接操作配置文件的一种数据管理方式。

1.1 基本特性与原则

  • sysrepo 只是一个库，不是一个独立的进程
  • 全部的数据始终由 Yang 模型区分，这就可能造成许多严重的后果，例如，允许同时使用不同的模型进行工作，这将可 导致数据访问时异常。

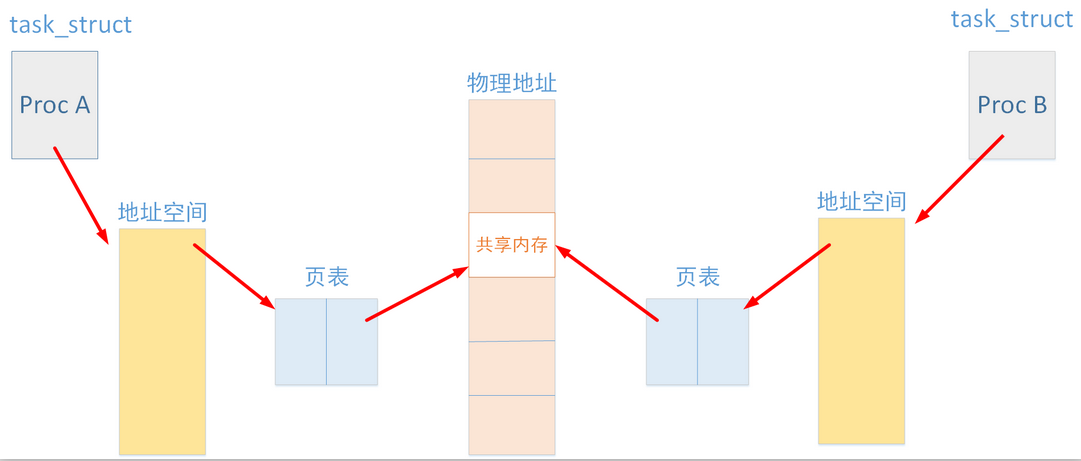

  • 在所有有 IPC 中使用共享内存的方式，取代了之前的 UNIX中进程间通信的方式，这样更高效，性能更优，扩展性更强
  • 在 sysrepo 中几乎不存在 CPU 时间浪费，没有活动等待或者定期检查
  • 完全可定制化的事件处理，从定期检查或者 poll/select 到自动线程处理
  • 访问控制严格受制于文件系统的权限
  • sysrepo 操作期间可以修改 Yang 模型

1.2 主要特点

  • sysrepo 的主要功能是使用 YANG 模型对数据进行操作并订阅各种事件。但是，在执行任何操作时，都需要创建会话，连接会话，并要 install 所支持的各类 Yang 模型。假如设置了日志操作记录，sysrepo 在运行时，也可以保留它的行为记录。
  • 通过 Yang 的 xpath 来修改与获取数据，所以要求了解 xpath 的基础知识。
  • 最常见的操作订阅事件和修改订阅事件，订阅事件是允许应用程序根据特定的事件回调相应的数据执行，更改操作。操作执行成功后，会将对应配置操作保存，这样 sysrepo 可以充当更智能的配置文件，从而保证配置的可恢复性。
  • 也支持 Rpc/Action/Notify 的订阅，这样可以通过执行特别的 Rpc ，就可以分别向其他 sysrepo 客户端通知各种生成的事件。

1.3 访问方法

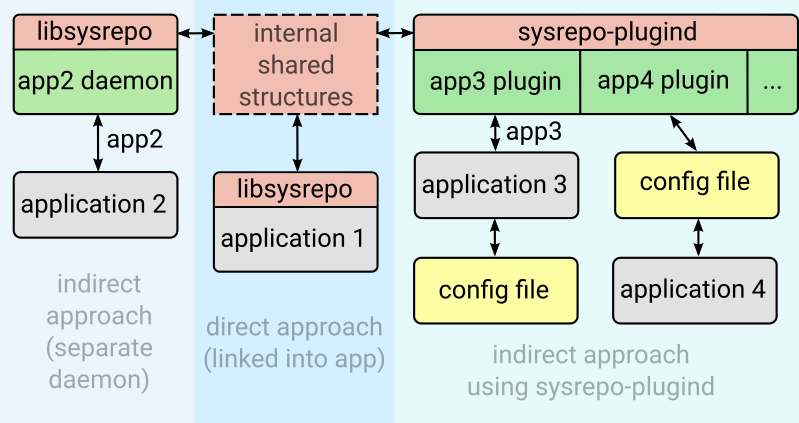

应用程序可以通过两种方法来访问 sysrepo，一种是直接的方法，即当应用程序需要配置数据或者执行相应的 callback 来响应配置变化时，可以通过 sysrepo 自带的应用程序来触发用 sysrepo 的功能函数来实现。这种方法一般用于开发人员自测或验证某个模块时使用；另一种是间接的方法，即应用程序通过创建 Deamon 进程的方法，该方法是通过将对 sysrepo 的调用转化为对应用程序的特定操作，该方法也最容易扩展，也无需为了使用 sysrepo 数据库而做相应的更改。如果有多个类似的 Deamon 进程，可以将这些进程合成一个 plugind，最后由一个进程统一纳管。可扩展性得到大大的提高。间接方法的使用如图所示：

1.4 数据库

数据库结构大多是遵循 NMDA（网络管理数据存储区体）所定义的体系架构。sysrepo 同样也不例外，sysrepo 中定义了四类数据库，分别是 startup，running，candidate 和 operational。

  1. startup 库，是 sysrepo 中唯一的持久性数据存储库，它包含设备启动时的配置文件，系统启动后创建的第一个 sysrepo 连接（共享内存）时，会将配置文件从 startup 库 copy 到 running 库；
  2. running 数据库，是保存当前所运行时系统配置，当一个配置发生变化时并且设备需要重新配置时， running 数据库需要修改。系统重启时不会存在，如果需要，可以将配置 copy 到 startup 库。
  3. candidate 数据库，候选库，顾名思义，它是一个准备配置的数据但又不影响实际设备使用。虽然该库中的数据不限制设备的正常使用，可以不必严格按照 NETCONF协议的定义，但也是需要遵循一般的数据存储规则。该库正常是无效的，实际使用时，需要将该库 mirror 到 running，由 running 完成修改和配置下发，最后通过 sr_copy_config(), 将 candidate 库重置。整个会话的过程中可能需要相应的 lock 操作，来保证操作的一致与完整性。
  4. operational 库，维护当前使用的配置，并且该库只可读。它通常与对应的 running 库有所不同，而且，只包含任何状态数据结点。在默认的情况下，该库是空的，对于用户来说，全部的订阅数据和操作数据都存储于 operational 库中。并且 Notificationg RPC/Action 数据的校验都是在 operational 库是完成。

1.5 运行模式

  • 对于连接与会话来说，会话是不同步的，所以不会在多个线程中共享一个会话。每个线程都需要建立属于自己的会话，来确保本线程运行的正确。
  • 对于订阅来说，可以由应用程序对感兴趣的事件通过 *_subscribe() 函数来做相应的订阅。订阅在原则上是将全部的的事件一并处理，应用程序也可以将根据不同的事件类型拆分成多个不同的订阅，用于保证事件的并发处理。
  • 每个订阅可以由不同的方式处理，这个由 sysrepo 做统一管理。sysrepo 创建一个单独的线程来捕获各种订阅事件的发生，然后通过订阅所注册的回调函数不处理它们。

2. sysrepo 常用操作命令

sysrepo 提供两个独立的，非常实用的程序。方便开发者便捷地使用 sysrepo 来开发与调试自己的应用。

2.1 Sysrepoctl

sysrepoctl，它用于列出，安装，卸载或更新 sysrepo 模块，也能用于修改一个 sysrepo 模块的特性，权限等。开发过程中经常使用的命令如下

1
2
3
4
# 列出全部已经安装在 sysrepo 中的 Yang 模块，并包含模块的基本信息
$ sysrepoctl -l, --list
# 例如：
$ sysrepoctl -l
1
2
3
4
5
6
7
8
# 安装指定 Yang 模型
$ sysrepoctl -i， --install
# 例如：
# 以默认权限安装 ietf-interfaces.yang 模型
$ sysrepoctl --install /root/ietf-interfaces.yang

# 为特定 admin 用户安装可访问权限为 644 的 ietf-interfaces.yang 模型
$ sysrepoctl --install /root/ietf-interfaces.yang --owner=admin:admin --permissions=644
1
2
3
4
# 卸载已安装的 Yang 模型
$ sysrepoctl -u, --uninstall
# 例如：
$ sysrepoctl --uninstall ietf-interfaces
1
2
3
4
# 修改 Yang 模型，常用的是设置模型支持的特性
$ sysrepoctl -c, --chang
# 例如：
$ sysrepoctl --change ietf-interfaces --(disable|enable)-feature if-mib
1
2
3
4
# 更新 Yang 模型，如果已安装的 Yang 模型有更新，可以执行该命令
$ sysrepoctl -U, --update
# 例如：
$ sysrepoctl --update /root/ietf-netconf@2013-09-29.yang

更多 sysrepoctl 的使用，请参考 sysrepoctl -h。

2.2 sysrepocfg

sysrepocfg 是用于 importing，exporting，editing，replacing 配置到指定的数据库中。命令默认是操作 running 库，也支持多种数据格式，json , xml , lyb ，除非通过 –format 特定指出，默认的采用 xml 格式。常用的命令如下：

1
2
3
4
5
6
7
8
# 导入一个配置
$ sysrepocfg -I, --import[=]
# 例如：
# 将 ietf-interfaces 配置导入默认 running 下的 ietf-interfaces 模块
$ sysrepocfg --import=/root/ietf-interfaces.xml

# 将 json 格式的 ietf-interfaces 配置导入 startup 的 ietf-interfaces 模块
$ sysrepocfg --import=/root/ietf-interfaces_startup.json --datastore startup --module ietf-interfaces
1
2
3
4
5
# 导出一个配置
$ sysrepocfg -X, --export[=]
# 例如：
# 将 running 库 ietf-interfaces 的配置 xml 的格式导入，并以 ietf-interfaces_running.xml 名字命令配置文件
$ sysrepocfg --export=ietf-interfaces_running.xml --format xml --module ietf-interfaces
1
2
3
4
5
6
# 编辑或修改配置文件，应用到指定的数据库
$ sysrepocfg -E, --edit[=/]
# 例如：
$ sysrepocfg --edit=candidate.xml --datastore candidate
# 如果是修改 running 库，需要加相应的锁
$ sysrepocfg --edit=vim --lock
1
2
3
4
# 发一个 RPC 请求，RPC 返回的结果直接输出于终端
$ sysrepocfg -R, --rpc[=/]
# 例如：
$ sysrepocfg --rpc=vim

更多 sysrepocfg 的使用，请参考 sysrepocfg -h。

3. sysrepo-plugind 源码分析

应用程序通过将对 sysrepo 的调用通过 sysrepo 提供的相应的 API接口访问方法，称为 syrepo 的间接访问方法。该方法是应用程序通过创建 Deamon进程，通过 IPC Shm 机制与 sysrepo 通信。可以做到对 sysrepo 的即插即用，最后由 sysrepo 纳管，这就是 Plugind，命名为 sysrepo-plugind。要快速的使用 sysrepo，并快速开发出适配于 sysrepo 的插件，就要先了解 sysrepo-plugind 的实现原理与机制，就需要先从实现 sysrepo-plugind 的源码处着手。sysrepo 源码路径：git clone https://github.com/sysrepo/sysrepo.git 。 Sysrepo-plugind 实现的路径为 sysrepo/src/executables/sysrepo-plugind.c 。下面也就从该文件开始说。

3.1 数据结构

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
struct srpd_plugin_s {
    void *handle;
    srp_init_cb_t init_cb;
    srp_cleanup_cb_t cleanup_cb;
    void *private_data;
};
/*结构参数说明*/
handle: 动态库句柄,在load_plugin中细说

srp_init_cb_t:
/*Sysrepo plugin initialization callback.*/
typedef int (*srp_init_cb_t)(sr_session_ctx_t *session, void **private_data);

srp_cleanup_cb_t :
/*brief Sysrepo plugin cleanup callback.*/
typedef void (*srp_cleanup_cb_t)(sr_session_ctx_t *session, void *private_data);

private_data:  Private context opaque to sysrepo

3.2 main 函数实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
int main(int argc, char** argv)
{
    struct srpd_plugin_s *plugins = NULL;       /*plugin结构*/
    sr_conn_ctx_t *conn = NULL;                 /*sysrepo连接的上下文，该结构定义于common.h.in*/
    sr_session_ctx_t *sess = NULL;              /*sysrepo会话的上下文，该结构定义于common.h.in中*/
    sr_log_level_t log_level = SR_LL_ERR;       /*输出log等级，默认是ERR*/
    int plugin_count = 0, i, r, rc = EXIT_FAILURE, opt, debug = 0;
    struct option options[] = {
        {"help",      no_argument,       NULL, 'h'},
        {"version",   no_argument,       NULL, 'V'},
        {"verbosity", required_argument, NULL, 'v'},
        {"debug",     no_argument,       NULL, 'd'},
        {NULL,        0,                 NULL, 0},
    };                                          /*命令行支持的参数*/

    /* process options */
    opterr = 0;

    /*整个while循环是解析命令的参数，例如，在调试时，输入“sysrepo-plugind -d -v 4” 是debug模式
     *下log级别DBG级，将会打印全部的调试信息
     */
    while ((opt = getopt_long(argc, argv, "hVv:d", options, NULL)) != -1) {
        switch (opt) {
        case 'h':
            version_print();
            help_print();
            rc = EXIT_SUCCESS;
            goto cleanup;
        case 'V':
            version_print();
            rc = EXIT_SUCCESS;
            goto cleanup;
        case 'v':
            if (!strcmp(optarg, "none")) {
                log_level = SR_LL_NONE;
            } else if (!strcmp(optarg, "error")) {
                log_level = SR_LL_ERR;
            } else if (!strcmp(optarg, "warning")) {
                log_level = SR_LL_WRN;
            } else if (!strcmp(optarg, "info")) {
                log_level = SR_LL_INF;
            } else if (!strcmp(optarg, "debug")) {
                log_level = SR_LL_DBG;
            } else if ((strlen(optarg) == 1) && (optarg[0] >= '0') && (optarg[0] <= '4')) {
                log_level = atoi(optarg);
            } else {
                error_print(0, "Invalid verbosity \"%s\"", optarg);
                goto cleanup;
            }
            break;
        case 'd':
            debug = 1;
            break;
        default:
            error_print(0, "Invalid option or missing argument: -%c", optopt);
            goto cleanup;
        }
    }

    /* check for additional argument */
    if (optind < argc) {
        error_print(0, "Redundant parameters");
        goto cleanup;
    }

    /* load plugins：将所有的pluginl加载，这是整个main第一处核心点，这关系用户开发的plugin能否正确加载*/
    if (load_plugins(&plugins, &plugin_count)) {
        goto cleanup;
    }

    /* daemonize, sysrepo-plugind no longer directly logs to stderr */
    daemon_init(debug, log_level);

    /* create connection (after we have forked so that our PID is correct) */
    /*调用sysrepo API(sr_connect)创建与sysrepo的连接，并将返回创建连接的上下发*/
    if ((r = sr_connect(0, &conn)) != SR_ERR_OK) {
        error_print(r, "Failed to connect");
        goto cleanup;
    }

    /* create session */
    /*调用sysrepo API(sr_session_start)创建与sysrepo running库的会话，并启动该会话*/
    if ((r = sr_session_start(conn, SR_DS_RUNNING, &sess)) != SR_ERR_OK) {
        error_print(r, "Failed to start new session");
        goto cleanup;
    }
    /*sr_connect(), sr_session_start(),是连接sysrepo基础，这两点基础实现，在后面sysrepo源码
     *分析做详细说明，不在sysrepo-plugin中说明
     */

    /* init plugins */
    /*对所有已加载的plugin通过调用init_cb注册的回调初始化，这是整个main第二处核心点，与用户是强
     *相关用户开发的插件，注册，订阅，初始化都通过init_cb，否则不能将sysrepol通信连接*/
    for (i = 0; i < plugin_count; ++i) {
        r = plugins[i].init_cb(sess, &plugins[i].private_data);
        if (r != SR_ERR_OK) {
            SRP_LOG_ERR("Plugin initialization failed (%s).", sr_strerror(r));
            goto cleanup;
        }
    }

    /* wait for a terminating signal */
    pthread_mutex_lock(&lock);
    while (!loop_finish) {
        pthread_cond_wait(&cond, &lock);
    }
    pthread_mutex_unlock(&lock);

    /* cleanup plugins */
    /* sysrepo-plugindf正常结束后，回收plugin初始化时分配的资源*/
    for (i = 0; i < plugin_count; ++i) {
        plugins[i].cleanup_cb(sess, plugins[i].private_data);
    }

    /* success */
    rc = EXIT_SUCCESS;

    /*结束后，回收已分配的全部资源*/
cleanup:
    for (i = 0; i < plugin_count; ++i) {
        dlclose(plugins[i].handle);
    }
    free(plugins);

    sr_disconnect(conn);
    return rc;
}

3.3 load_plugins

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
static int
load_plugins(struct srpd_plugin_s **plugins, int *plugin_count)
{
    void *mem, *handle;
    DIR *dir;
    struct dirent *ent;
    const char *plugins_dir;
    char *path;
    int rc = 0;

    *plugins = NULL;
    *plugin_count = 0;

    /* get plugins dir from environment variable, or use default one */
    /* bin_common.h.in #define SRPD_PLUGINS_PATH "@PLUGINS_PATH@"
     * @PLUGINS_PATH@在CMakeList.txt中定义，在编译时也可以自定义
     * CMakeList.txt对其定义如下
     * if(NOT PLUGINS_PATH)
     * set(PLUGINS_PATH
     *    "${CMAKE_INSTALL_PREFIX}/${CMAKE_INSTALL_LIBDIR}/sysrepo/plugins/" CACHE PATH
     *   "Sysrepo plugin daemon plugins path.")
     *   endif()
     *  用户不指定plugin的路径时，debian系统默认将plugin的动态库文件*.so安装
     *    于/usr/lib/x86_64-linux-gnu/sysrepo/plugins/目录下，
     *  而Centos系统的默认安装路径为/usr/lib/sysrepo/plugins，在开发plugind时，安装路径也需要
     *  指定到该路径下，否则，*.so找不到，则load不成功。
     */
    plugins_dir = getenv("SRPD_PLUGINS_PATH");
    if (!plugins_dir) {
        plugins_dir = SRPD_PLUGINS_PATH;
    }

    /* create the directory if it does not exist */
    /* access函数，:检查调用进程是否可以对指定的文件执行某种操作， F_OK文件是否存在
     * 本段代码是检测SRPD_PLUGINS_PATH目录是否存在，如果不存在，调用sr_mkpath创建目录，并设置*
     * 目录的访问权限000777。本段代码是安全性代码，确保指定的路径存在。对于实际开发中，是通过编
     * 译是指定，不存在路径的动态库无法安装。
     */
    if (access(plugins_dir, F_OK) == -1) {
        if (errno != ENOENT) {
            error_print(0, "Checking plugins dir existence failed (%s).", strerror(errno));
            return -1;
        }
        if (sr_mkpath(plugins_dir, 00777) == -1) {
            error_print(0, "Creating plugins dir \"%s\" failed (%s).", plugins_dir, strerror(errno));
            return -1;
        }
    }

    /* opendir函数，找开指定的目录文件，并返回DIR*形态的目录流，
     * 目录的读取与搜查也都需要此目录流
     */
    dir = opendir(plugins_dir);
    if (!dir) {
        error_print(0, "Opening \"%s\" directory failed (%s).", plugins_dir, strerror(errno));
        return -1;
    }

    /*readdir函数，读取目录，返回参数dir目录流的下个目录进入点
     * 返回的结果是struct dirent的内容*/
    while ((ent = readdir(dir))) {
        /*Linux系统中存在"." ".."两类目录，这两类目录名结构，在实际是不需要使用，需要跳过。*/
        if (!strcmp(ent->d_name, ".") || !strcmp(ent->d_name, "..")) {
            continue;
        }

        /* open the plugin */
        /*将SRPD_PLUGINS_PATH与也读取的目录文件名，组成一个完成的动态库路径，供后面操作。*/
        if (asprintf(&path, "%s/%s", plugins_dir, ent->d_name) == -1) {
            error_print(0, "asprintf() failed (%s).", strerror(errno));
            rc = -1;
            break;
        }

        /*RTLD_LAZY:暂缓决定，等有需要时再解出符号
         *以RTLD_LAZY模式打开动态库，返回一个句柄给调用进程，如果失败，则返回。
         */
        handle = dlopen(path, RTLD_LAZY);
        if (!handle) {
            error_print(0, "Opening plugin \"%s\" failed (%s).", path, dlerror());
            free(path);
            rc = -1;
            break;
        }
        free(path);

        /* allocate new plugin */
        /* 分配一个新的plugin空间，并将新分配的men挂载plugins结构下*/
        mem = realloc(*plugins, (*plugin_count + 1) * sizeof **plugins);
        if (!mem) {
            error_print(0, "realloc() failed (%s).", strerror(errno));
            dlclose(handle);
            rc = -1;
            break;
        }
        *plugins = mem;

        /* find required functions */
        /* plugins结构中有两个必须的回调函数，一个是init_cb,另一个是cleanup_cb
         * 通过 void *dlsym(void *handle, const char* symbol);，
         * handle是使用dlopen函数之后返回的句柄，
         * symbol是要求获取的函数的名称。
         * SRP_INIT_CB定义如下：#define SRP_INIT_CB     "sr_plugin_init_cb"
         * SRP_CLEANUP_CB定义下：#define SRP_CLEANUP_CB  "sr_plugin_cleanup_cb"
         * 此两个CB函数，也就是在开发插件中必须实现的两个入口函数，如果不存在，则加载失败。
         */
        *(void **)&(*plugins)[*plugin_count].init_cb = dlsym(handle, SRP_INIT_CB);
        if (!(*plugins)[*plugin_count].init_cb) {
            error_print(0, "Failed to find function \"%s\" in plugin \"%s\".", SRP_INIT_CB, ent->d_name);
            dlclose(handle);
            rc = -1;
            break;
        }

        *(void **)&(*plugins)[*plugin_count].cleanup_cb = dlsym(handle, SRP_CLEANUP_CB);
        if (!(*plugins)[*plugin_count].cleanup_cb) {
            error_print(0, "Failed to find function \"%s\" in plugin \"%s\".", SRP_CLEANUP_CB, ent->d_name);
            dlclose(handle);
            rc = -1;
            break;
        }

        /* finally store the plugin */
        /*最后，本次so解析成功，保存本次so的解析结果，执行一下次目录文件的读取*/
        (*plugins)[*plugin_count].handle = handle;
        (*plugins)[*plugin_count].private_data = NULL;
        ++(*plugin_count);
    }
    /*目录文件读取结束，关闭目录读取流，返回的参考中有插件结构plugins。*/
    closedir(dir);
    return rc;
}

3.4 init_cb

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
// srpd_plugin_s 结构中定义了 init 的回调函数
// 如下：
typedef int (*srp_init_cb_t)(sr_session_ctx_t *session, void **private_data);
// 在 load plugin 时，
#define SRP_INIT_CB     "sr_plugin_init_cb"
init_cb = dlsym(handle, SRP_INIT_CB);
// 在 sysrepo-plugind 的 main 实现时，需要对 plugin 的初始化，实际就是需要用户对sr_plugin_init_cb() 实现，是完成该 plugin 的资源分配，用户感兴趣的事情做订阅，Ｍodule change RPC/Action, Notify, get——items 等操作，均在此处完成。有如下例子，请参考。

int sr_plugin_init_cb(sr_session_ctx_t *session, void **private_ctx)
{
    int rc;
    struct plugind_ctx *ctx;
    ctx = calloc(1, sizeof *ctx);
    if (!ctx)
    {
        rc = SR_ERR_NOMEM;
        goto error;
    }

    /*在下面初始与之有关的操作，例如，本地数据结构的初始化，sysrepo的订阅初始化*/
    ...

    SRP_LOG_DBGMSG("plugin initialized successfully.");
    ctx->session = session;
    *private_ctx = ctx;
    return SR_ERR_OK;

error:
    SRP_LOG_ERR("plugin initialization failed (%s).", sr_strerror(rc));
    sr_unsubscribe(ctx->subscription);
    free(ctx);
    return rc;
}

3.5 cleanup_cb

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// srpd_plugin_s 结构中定义了 cleanup 的回调函数
// 如下：
typedef void (*srp_cleanup_cb_t)(sr_session_ctx_t *session, void *private_data);
// 在 load plugin 时，
#define SRP_CLEANUP_CB  "sr_plugin_cleanup_cb"
cleanup_cb = dlsym(handle, SRP_CLEANUP_CB);
// 所以，对于用户来就，是需要对 sr_plugin_cleanup_cb() 实现，回收 plugin 在初始化时分配的资源。例如下面的 cleanup 实现，可以参考

void sr_plugin_cleanup_cb(sr_session_ctx_t *session, void *private_ctx)
{
    (void)session;

    struct plugind_ctx *ctx = (struct plugind_ctx *)private_ctx;
    sr_unsubscribe(ctx->subscription);
    free(ctx);

    nb_terminate();
    yang_terminate();

    SRP_LOG_DBGMSG("plugin cleanup finished.");
}

整个 sysrepo-plugind.c 代码结构简单，注释丰富，没有使用复杂的语法，还是非常容易理解的。

4. sysrepo 连接与会话

4.1 何为连接与会话

开发者要开始使用 sysrepo ，首先必须创建一个连接。一个应用程序或者进程即使可以允许创建多个连接，但是一般情况只会创建一个连接。sysrepo 允许同时创建多个连接。简单的举个例子，通常情况下，sysrepo-plugin 在 init_cb 初始时就会创建一个连接，这是一个由 sysrepo-plugin 与 sysrepo 所创建的连接，只要发生异常不释放，该连接会一直存在整个 sysrepo-plugin 进程的生命周期，此外，例如用户通过 sysrepoctl -l |grep *** 看某个 Yang 模型是否已经加载，sysrepoctl 应用程序也创建一个短连接，该连接在命令执行结束后立即释放，假如是极端修改，不释放该连接，再使用 sysrepocfg 来配置 runing 库，这时有 3 个与 sysrepo 连接。并且 3 个连接不干扰，也不影响 sysrepo 的正常工作。

而会话，是建立在连接之下，一个连接下可以创建多个会话，每个会话都有一个唯一的标识，每个会话总是可以选择一个可随时更改的数据库，使用些会话的所有 API 调用都将在该数据库下操作。

连接与会话的关系如下所示，可能不是特别准备，但大概就是这个意思。

4.2 核心数据结构

connection 的数据结构主要是存储 sysrepo 连接与 Libyang 的上下文，该连接所创建的共享内存结构。数据结构定义如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

/**
 * @brief Sysrepo connection.
 */
struct sr_conn_ctx_s {
    struct ly_ctx *ly_ctx;          /**< Libyang context, also available to user. */
    sr_conn_options_t opts;         /**< Connection options. */
    sr_diff_check_cb diff_check_cb; /**< Connection user diff check callback. */

    pthread_mutex_t ptr_lock;       /**< Session-shared lock for accessing pointers to sessions. */
    sr_session_ctx_t **sessions;    /**< Array of sessions for this connection. */
    uint32_t session_count;         /**< Session count. */

    int main_create_lock;           /**< Process-shared file lock for creating main/ext SHM. */
    sr_rwlock_t ext_remap_lock;     /**< Session-shared lock for remapping ext SHM. */
    sr_shm_t main_shm;              /**< Main SHM structure. */
    sr_shm_t ext_shm;               /**< External SHM structure (all stored offsets point here). */

    struct sr_mod_cache_s {
        sr_rwlock_t lock;           /**< Session-shared lock for accessing the module cache. */
        struct lyd_node *data;      /**< Data of all cached modules, */

        struct {
            const struct lys_module *ly_mod;    /**< Libyang module in the cache. */
            uint32_t ver;           /**< Version of the module data in the cache, 0 is not valid */
        } *mods;                    /**< Array of cached modules. */
        uint32_t mod_count;         /**< Cached modules count. */
    } mod_cache;                    /**< Module running data cache. */
}

cache 需要特别说明：如果一个会话工作在 running 的数据库下操作，并且该会话的连接使能 cache 功能，则不会每次都从 sysrepo 中加载数据，可以从 cache 中复制数据，这样，可以大幅度提高 sysrepo 的处理性能。

session 的主要数据结构

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
/**
 * @brief Sysrepo session.
 */
struct sr_session_ctx_s {
    sr_conn_ctx_t *conn;            /**< Connection used for creating this session. */
    sr_datastore_t ds;              /**< Datastore of the session. */
    sr_sub_event_t ev;              /**< Event of a callback session. ::SR_EV_NONE for standard user sessions. */
    sr_sid_t sid;                   /**< Session information. */
    sr_error_info_t *err_info;      /**< Session error information. */

    pthread_mutex_t ptr_lock;       /**< Lock for accessing pointers to subscriptions. */
    sr_subscription_ctx_t **subscriptions;  /**< Array of subscriptions of this session. */
    uint32_t subscription_count;    /**< Subscription count. */

    struct {
        struct lyd_node *edit;      /**< Prepared edit data tree. */
        struct lyd_node *diff;      /**< Diff data tree, used for module change iterator. */
    } dt[SR_DS_COUNT];              /**< Session-exclusive prepared changes. */

    struct sr_sess_notif_buf {
        ATOMIC_T thread_running;    /**< Flag whether the notification buffering thread of this session is running. */
        pthread_t tid;              /**< Thread ID of the thread. */
        sr_rwlock_t lock;           /**< Lock for accessing thread_running and the notification buffer
                                         (READ-lock is not used). */
        struct sr_sess_notif_buf_node {
            char *notif_lyb;        /**< Buffered notification to be stored in LYB format. */
            time_t notif_ts;        /**< Buffered notification timestamp. */
            const struct lys_module *notif_mod; /**< Buffered notification modules. */
            struct sr_sess_notif_buf_node *next;    /**< Next stored notification buffer node. */
        } *first;                   /**< First stored notification buffer node. */
        struct sr_sess_notif_buf_node *last;    /**< Last stored notification buffer node. */
    } notif_buf;                    /**< Notification buffering attributes. */
}

从 session 结构中主要是用于该次 session 的连接，该次 session 要连接的数据库类型（4种，runing , startup , candidate , operation），以及重中之重的 sr_subscription_ctx_t **subscriptions， sysrepo 的所支持操作的订阅都在该结构中定义，不多说，直接看数据结构定义：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
/**
 * @brief Sysrepo subscription.
 */
struct sr_subscription_ctx_s {
    sr_conn_ctx_t *conn;            /**< Connection of the subscription. */
    uint32_t evpipe_num;            /**< Event pipe number of this subscription structure. */
    int evpipe;                     /**< Event pipe opened for reading. */
    ATOMIC_T thread_running;        /**< Flag whether the thread handling this subscription is running. */
    pthread_t tid;                  /**< Thread ID of the handler thread. */
    pthread_mutex_t subs_lock;      /**< Session-shared lock for accessing specific subscriptions. */

    struct modsub_change_s {
        char *module_name;          /**< Module of the subscriptions. */
        sr_datastore_t ds;          /**< Datastore of the subscriptions. */
        struct modsub_changesub_s {
            char *xpath;            /**< Subscription XPath. */
            uint32_t priority;      /**< Subscription priority. */
            sr_subscr_options_t opts;   /**< Subscription options. */
            sr_module_change_cb cb; /**< Subscription callback. */
            void *private_data;     /**< Subscription callback private data. */
            sr_session_ctx_t *sess; /**< Subscription session. */

            uint32_t request_id;    /**< Request ID of the last processed request. */
            sr_sub_event_t event;   /**< Type of the last processed event. */
        } *subs;                    /**< Configuration change subscriptions for each XPath. */
        uint32_t sub_count;         /**< Configuration change module XPath subscription count. */

        sr_shm_t sub_shm;           /**< Subscription SHM. */
    } *change_subs;                 /**< Change subscriptions for each module. */
    uint32_t change_sub_count;      /**< Change module subscription count. */

    struct modsub_oper_s {
        char *module_name;          /**< Module of the subscriptions. */
        struct modsub_opersub_s {
            char *xpath;            /**< Subscription XPath. */
            sr_oper_get_items_cb cb;    /**< Subscription callback. */
            void *private_data;     /**< Subscription callback private data. */
            sr_session_ctx_t *sess; /**< Subscription session. */

            uint32_t request_id;    /**< Request ID of the last processed request. */
            sr_shm_t sub_shm;       /**< Subscription SHM. */
        } *subs;                    /**< Operational subscriptions for each XPath. */
        uint32_t sub_count;         /**< Operational module XPath subscription count. */
    } *oper_subs;                   /**< Operational subscriptions for each module. */
    uint32_t oper_sub_count;        /**< Operational module subscription count. */

    struct modsub_notif_s {
        char *module_name;          /**< Module of the subscriptions. */
        struct modsub_notifsub_s {
            char *xpath;            /**< Subscription XPath. */
            time_t start_time;      /**< Subscription start time. */
            int replayed;           /**< Flag whether the subscription replay is finished. */
            time_t stop_time;       /**< Subscription stop time. */
            sr_event_notif_cb cb;   /**< Subscription value callback. */
            sr_event_notif_tree_cb tree_cb; /**< Subscription tree callback. */
            void *private_data;     /**< Subscription callback private data. */
            sr_session_ctx_t *sess; /**< Subscription session. */
        } *subs;                    /**< Notification subscriptions for each XPath. */
        uint32_t sub_count;         /**< Notification module XPath subscription count. */

        uint32_t request_id;    /**< Request ID of the last processed request. */
        sr_shm_t sub_shm;           /**< Subscription SHM. */
    } *notif_subs;                  /**< Notification subscriptions for each module. */
    uint32_t notif_sub_count;       /**< Notification module subscription count. */

    struct opsub_rpc_s {
        char *op_path;              /**< Subscription RPC/action path. */
        struct opsub_rpcsub_s {
            char *xpath;            /**< Subscription XPath. */
            uint32_t priority;      /**< Subscription priority. */
            sr_rpc_cb cb;           /**< Subscription value callback. */
            sr_rpc_tree_cb tree_cb; /**< Subscription tree callback. */
            void *private_data;     /**< Subscription callback private data. */
            sr_session_ctx_t *sess; /**< Subscription session. */

            uint32_t request_id;    /**< Request ID of the last processed request. */
            sr_sub_event_t event;   /**< Type of the last processed event. */
        } *subs;                    /**< RPC/action subscription for each XPath. */
        uint32_t sub_count;         /**< RPC/action XPath subscription count. */

        sr_shm_t sub_shm;           /**< Subscription SHM. */
    } *rpc_subs;                    /**< RPC/action subscriptions for each operation. */
    uint32_t rpc_sub_count;         /**< RPC/action operation subscription count. */
}

4.3 connection 函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
/*功能：连接sysrepo数据库
 *输入：默认的连接处理选项
 *输出：该连接的数据，用于该连接的后续的操作，最后由sr_disconnect释放
 */
API int
sr_connect(const sr_conn_options_t opts, sr_conn_ctx_t **conn_p)
{
    sr_error_info_t *err_info = NULL;
    sr_conn_ctx_t *conn = NULL;
    struct lyd_node *sr_mods = NULL;
    int created = 0, changed;
    sr_main_shm_t *main_shm;
    uint32_t conn_count;

    SR_CHECK_ARG_APIRET(!conn_p, NULL, err_info);

    /* check that all required directories exist */
    /* 路径包括startup库的存储路径，notify的路径，sysrepo加载的Yang的路径。
     * 并且获取以上路径的访问权限。与路径有关的，都在CMakeLists.txt中的定义
     * 使用者可以修改路径，也可以使用定义的默认路径。
     */
    if ((err_info = sr_shmmain_check_dirs())) {
        goto cleanup;
    }

    /* create basic connection structure */
    /*创建一个基础连接结构，包括，分配连接的存储空间，初始化YANG的上下文，
     * 互斥信号量初始化，共享内存文件锁权限打开，读写锁的初始化
     */
    if ((err_info = sr_conn_new(opts, &conn))) {
        goto cleanup;
    }

    /* CREATE LOCK */
    /*加锁*/
    if ((err_info = sr_shmmain_createlock(conn->main_create_lock))) {
        goto cleanup;
    }

    /* open the main SHM */
    /*初始化主SHM，打开主SHM,为主SHM分配合适的空间,并对主SHM做相应的初始化*/
    if ((err_info = sr_shmmain_main_open(&conn->main_shm, &created))) {
        goto cleanup_unlock;
    }

    /* open the ext SHM */
     /*初始化扩展SHM，打开扩展SHM,为扩展SHM分配合适的空间,并对扩展SHM做相应的初始化*/
    if ((err_info = sr_shmmain_ext_open(&conn->ext_shm, created))) {
        goto cleanup_unlock;
    }

    ／*Sysrepo SHM使用主+扩展SHM机制,整体机制在后面细谈，此处主要是将连接的创建。先略过*／
    /*该行代码之前的操作,都是基本操作,权限获取,内存大小分配初始化.该行代码之后,需要将已加载的
      YANG数据模型做解析，并更新存储到相应的结构中*/

    /* update connection context based on stored lydmods data */
    /* 加载已经存储的YANG模型,并响应任意的调试变化,并要更新Connection的上下文
     * 根据前面所创建所保存的libyang的上下文ly_ctx,如果检测到lyd_node不存在,则为Sysrepo创建一
     * 个新的YANG模型数据结构struct lyd_node,如果存在,则解析sysrepo Yang 模型数据.并对模块作上
     * 下文件的更新.但是对于第一个连接,lyd_node一开始都是不存在的,所以,在完成创建与加载lyd_node
     *  后,需要将全部的YANG模型解析到lys_module->lyd_node中,一个YANG模型相当于lys_module-
     *  >lyd_node下的一个节点,一个节点一个节点加载,挂载到lys_module的链表中.
     */
    if ((err_info = sr_conn_lydmods_ctx_update(conn, created || !(opts &
           SR_CONN_NO_SCHED_CHANGES), &sr_mods, &changed))) {
        goto cleanup_unlock;
    }

    /*这段代码不解读,看注释就能明白*/
    if (changed || created) {
        /* clear all main SHM modules (if main SHM was just created, there aren't any anyway) */
        if ((err_info = sr_shm_remap(&conn->main_shm, sizeof(sr_main_shm_t)))) {
            goto cleanup_unlock;
        }
        main_shm = (sr_main_shm_t *)conn->main_shm.addr;
        main_shm->mod_count = 0;

        /* clear ext SHM (there can be no connections and no modules) */
        if ((err_info = sr_shm_remap(&conn->ext_shm, sizeof(size_t)))) {
            goto cleanup_unlock;
        }
        /* set wasted mem to 0 */
        *((size_t *)conn->ext_shm.addr) = 0;

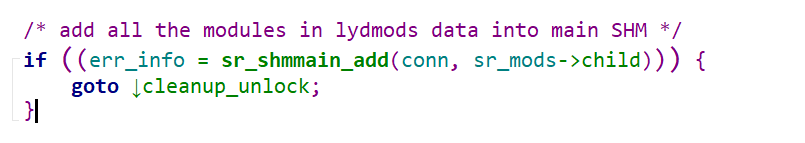

        /* add all the modules in lydmods data into main SHM */
        if ((err_info = sr_shmmain_add(conn, sr_mods->child))) {
            goto cleanup_unlock;
        }

        /* copy full datastore from <startup> to <running> */
        /*初始化时,完成将startup库的文件copy到running库中,常见的配置恢复是在此处完成*/
        if ((err_info = sr_shmmain_files_startup2running(conn, created))) {
            goto cleanup_unlock;
        }

        /* check data file existence and owner/permissions of all installed modules */
        if ((err_info = sr_shmmain_check_data_files(conn))) {
            goto cleanup_unlock;
        }
    }

    /* remember connection count */
    main_shm = (sr_main_shm_t *)conn->main_shm.addr;
    conn_count = main_shm->conn_state.conn_count;

    /* CREATE UNLOCK */
    sr_shmmain_createunlock(conn->main_create_lock);

    /* SHM LOCK (mainly to recover connections) */
    if ((err_info = sr_shmmain_lock_remap(conn, SR_LOCK_NONE, 1, 0, __func__))) {
        goto cleanup;
    }

    if (conn_count && !(opts & SR_CONN_NO_SCHED_CHANGES) && !main_shm->conn_state.conn_count) {

        /* SHM UNLOCK */
        sr_shmmain_unlock(conn, SR_LOCK_NONE, 1, 0, __func__);

        /* all the connections were stale so we actually can apply scheduled changes, recreate the whole connection */
        assert(!err_info);

        lyd_free_withsiblings(sr_mods);
        sr_conn_free(conn);
        return sr_connect(opts, conn_p);
    }

    /* add connection into state */
    err_info = sr_shmmain_conn_state_add(conn);

    /* SHM UNLOCK */
    /*打开锁*/
    sr_shmmain_unlock(conn, SR_LOCK_NONE, 1, 0, __func__);

    goto cleanup;

cleanup_unlock:
    /* CREATE UNLOCK */
    sr_shmmain_createunlock(conn->main_create_lock);

cleanup:
    lyd_free_withsiblings(sr_mods);
    if (err_info) {
        sr_conn_free(conn);
        if (created) {
            /* remove any created SHM so it is not considered properly created */
            shm_unlink(SR_MAIN_SHM);
            shm_unlink(SR_EXT_SHM);
        }
    } else {
        *conn_p = conn;
    }
    return sr_api_ret(NULL, err_info);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
/* 功能:清除与释放由sr_connect分配的的连接上下文,
 * 在该连接下的所有session与订阅将自动停止并清理回收
 * 输入: 调用sr_connect中创建的连接上下文
 */
/**其它不做解释,看注释,很清楚/
API int
sr_disconnect(sr_conn_ctx_t *conn)
{
    sr_error_info_t *err_info = NULL, *lock_err = NULL, *tmp_err;
    uint32_t i;
    int wr_lock = 0;
    sr_main_shm_t *main_shm;
    if (!conn) {
        return sr_api_ret(NULL, NULL);
    }
    /* stop all subscriptions */
    for (i = 0; i < conn->session_count; ++i) {
        while (conn->sessions[i]->subscription_count && conn->sessions[i]->subscriptions[0]) {
            if (!wr_lock) {
                /* SHM LOCK */
                lock_err = sr_shmmain_lock_remap(conn, SR_LOCK_WRITE, 1, 0, __func__);
                sr_errinfo_merge(&err_info, lock_err);

                wr_lock = 1;
            }

            tmp_err = _sr_unsubscribe(conn->sessions[i]->subscriptions[0]);
            sr_errinfo_merge(&err_info, tmp_err);
        }
    }

    /* we need just remap lock or even no lock (no other threads can use the mapping)
     * would be fine, but be robust */
    if (!wr_lock) {
        /* SHM LOCK */
        lock_err = sr_shmmain_lock_remap(conn, SR_LOCK_NONE, 1, 0, __func__);
        sr_errinfo_merge(&err_info, lock_err);
    }

    /* stop all the sessions */
    while (conn->session_count) {
        tmp_err = _sr_session_stop(conn->sessions[0]);
        sr_errinfo_merge(&err_info, tmp_err);
    }

    /* free any stored operational data */
    tmp_err = sr_shmmod_oper_stored_del_conn(conn, conn, getpid());
    sr_errinfo_merge(&err_info, tmp_err);

    main_shm = (sr_main_shm_t *)conn->main_shm.addr;

    /* CONN STATE LOCK */
    tmp_err = sr_mlock(&main_shm->conn_state.lock, SR_CONN_STATE_LOCK_TIMEOUT, __func__);
    sr_errinfo_merge(&err_info, tmp_err);

    /* remove from state */
    sr_shmmain_conn_state_del(main_shm, conn->ext_shm.addr, conn, getpid());

    /* CONN STATE UNLOCK */
    sr_munlock(&main_shm->conn_state.lock);

    if (!lock_err) {
        /* SHM UNLOCK */
        if (wr_lock) {
            sr_shmmain_unlock(conn, SR_LOCK_WRITE, 1, 0, __func__);
        } else {
            sr_shmmain_unlock(conn, SR_LOCK_NONE, 1, 0, __func__);
        }
    }

    /* free attributes */
    sr_conn_free(conn);

    return sr_api_ret(NULL, err_info);
}

4.4 session

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
/*功能:开始一个新的session
 *输入:conn: 由sr_connect所创建的连接
 *     datastore: 连接的数据库类型
 *输出: 用于后续的API调用的session上下文件
 */
API int
sr_session_start(sr_conn_ctx_t *conn, const sr_datastore_t datastore, sr_session_ctx_t **session)
{
    sr_error_info_t *err_info = NULL;
    sr_main_shm_t *main_shm;
    uid_t uid;

    SR_CHECK_ARG_APIRET(!conn || !session, NULL, err_info);
    /*分配1个sizeof (**session)大小的内存空间,并初始化为0*/
    *session = calloc(1, sizeof **session);
    if (!*session) {
        SR_ERRINFO_MEM(&err_info);
        return sr_api_ret(NULL, err_info);
    }

    /* use new SR session ID and increment it (no lock needed, we are just reading and main SHM is never remapped) */
    /**使用了C++的atomic机制,在C中引入,需要增加编译选项,如何增加,参考CMakeFile.txt.*/
    main_shm = (sr_main_shm_t *)conn->main_shm.addr;
    (*session)->sid.sr = ATOMIC_INC_RELAXED(main_shm->new_sr_sid);
    if ((*session)->sid.sr == (uint32_t)(ATOMIC_T_MAX - 1)) {
        /* the value in the main SHM is actually ATOMIC_T_MAX and calling another INC would cause an overflow */
        ATOMIC_STORE_RELAXED(main_shm->new_sr_sid, 1);
    }

    /* remember current real process owner */
    uid = getuid();
    if ((err_info = sr_get_pwd(&uid, &(*session)->sid.user))) {
        goto error;
    }

    /* add the session into conn */
    if ((err_info = sr_ptr_add(&conn->ptr_lock, (void ***)&conn->sessions, &conn->session_count, *session))) {
        goto error;
    }

    (*session)->conn = conn;
    (*session)->ds = datastore;
    if ((err_info = sr_mutex_init(&(*session)->ptr_lock, 0))) {
        goto error;
    }
    if ((err_info = sr_rwlock_init(&(*session)->notif_buf.lock, 0))) {
        goto error;
    }

    SR_LOG_INF("Session %u (user \"%s\") created.", (*session)->sid.sr, (*session)->sid.user);

    return sr_api_ret(NULL, NULL);

error:
    free((*session)->sid.user);
    free(*session);
    *session = NULL;
    return sr_api_ret(NULL, err_info);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
/* 功能:停止当前session并且释放与该session所维系的全部资源
 * 输入: sr_session_start中所创建的session上下文
 */
####函数清晰,简单,注释丰富,一看就懂,就不多废话.
API int
sr_session_stop(sr_session_ctx_t *session)
{
    sr_error_info_t *err_info = NULL, *lock_err = NULL, *tmp_err;
    sr_conn_ctx_t *conn;
    int wr_lock = 0;

    if (!session) {
        return sr_api_ret(NULL, NULL);
    }

    conn = session->conn;

    /* stop all subscriptions of this session */
    while (session->subscription_count) {
        if (!wr_lock) {
            /* SHM LOCK */
            lock_err = sr_shmmain_lock_remap(conn, SR_LOCK_WRITE, 1, 0, __func__);
            sr_errinfo_merge(&err_info, lock_err);

            wr_lock = 1;
        }

        tmp_err = sr_subs_session_del(session, session->subscriptions[0]);
        sr_errinfo_merge(&err_info, tmp_err);
    }

    /* SHM UNLOCK */
    if (wr_lock && !lock_err) {
        sr_shmmain_unlock(conn, SR_LOCK_WRITE, 1, 0, __func__);
    }

    /* no lock needed, we are just reading main SHM */
    tmp_err = _sr_session_stop(session);
    sr_errinfo_merge(&err_info, tmp_err);

    return sr_api_ret(NULL, err_info);
}

连接与会话核心处就是这 4 个 API 函数, 其它与连接与会话有关的 API 都是对相关的补充,想要进一步了解的.请阅读源码.

接下来会分析 sysrepo 的共享内存机制. SHM 机制是新 sysrepo 的核心，需要好好说道说道.

5. sysrepo 共享内存机制

5.1 共享内存机制

sysrepo0.X.X 版本使用的进程间通信的机制，在实际的使用过程中，出现了诸如数据不同步、数据处理TimeOut、完成一次 Get 请求时，但实际处理的请求会较多，导致性能与规格上不去的各类问题。sysrepo-devel 分支开始引入共享机制后，合入到 sysrepo 的 Master 分支，也就是现在的 sysrepo1.X.X 版本。

简单说一说什么是共享内存，共享内存就是允许两个或多个进程共享一定的存储区，说白了，就是两个进程访问同一块内存区域，当一个进程改变了这块地址中的内容的时候，其它进程都会察觉到这个更改，所以数据不需要在客户机和服务器端之间复制，数据直接写到内存，不用若干次数据拷贝，是一种最快的 IPC 。原理图如下所示，需要注意的是，共享内存本向并没有任何的同步与互斥机制，所以必须使用信号量来实现对共享内存的存取的同步。其它有关的共享内存的概念使用，网上有很多，可自行查阅理解。本处这分析与 sysrepo 相关的共享内存机制的使用。

5.2 数据结构

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
/**
 * @brief Generic shared memory information structure.
 */
//sysrepo 共享内存数据结构
typedef struct sr_shm_s {
    int fd;                         /**< Shared memory file desriptor. */
    size_t size;                    /**< Shared memory mapping current size. */
    char *addr;                     /**< Shared memory mapping address. */
} sr_shm_t;

// sysrepo 定义了两个 SHM 分段，一个是 main SHM 和 ext SHM
#define SR_MAIN_SHM "/sr_main"              /**< Main SHM name. */
#define SR_EXT_SHM "/sr_ext"                /**< External SHM name. */
// 除了定义定义的 main 和 ext 分段之外，还有用于 subscriptions 和 running 数据文件的单个的 SHM 分段。
// main SHM 是以 sr_main_shm_t 结构开始，结构定义如下：
typedef struct sr_main_shm_s {
    sr_rwlock_t lock;  /**< Process-shared lock for accessing main and ext SHM. It is
                        * required only when  accessing attributes that can be changed
                        * (subscriptions, replay support) and do not have their own lock
                        * (conn state), otherwise not needed. */
    pthread_mutex_t lydmods_lock; /**< Process-shared lock for accessing sysrepo module
                                    *data. */
    uint32_t mod_count;  /**< Number of installed modules stored after this structure. */
    off_t rpc_subs;             /**< Array of RPC/action subscriptions. */
    uint16_t rpc_sub_count;     /**< Number of RPC/action subscriptions. */
    ATOMIC_T new_sr_sid;        /**< SID for a new session. */
    ATOMIC_T new_evpipe_num;    /**< Event pipe number for a new subscription. */

    struct {
        pthread_mutex_t lock; /**< Process-shared lock for accessing connection state. */
        off_t conns;            /**< Array of existing connections. */
        uint32_t conn_count;    /**< Number of existing connections. */
    } conn_state;               /**< Information about connection state. */
} sr_main_shm_t;
// 后面是是所有安装的模块，每个安装的模块都会带 sr_mod_t 结构直接到 main SHM 的定义结构。
typedef struct sr_mod_s sr_mod_t;
/**
 * @brief Main SHM module.
 * (typedef sr_mod_t)
 */
struct sr_mod_s {
    struct sr_mod_lock_s {
        sr_rwlock_t lock; /**< Process-shared lock for accessing module instance data. */
        uint8_t write_locked;   /**< Whether module data are WRITE locked (lock itself may not be WRITE locked to allow data reading). */
        uint8_t ds_locked;      /**< Whether module data are datastore locked (NETCONF locks). */
        sr_sid_t sid;           /**< Session ID of the locking session (user is always NULL). */
        time_t ds_ts;           /**< Timestamp of the datastore lock. */
    } data_lock_info[SR_DS_COUNT]; /**< Module data lock information for each datastore. */
    sr_rwlock_t replay_lock;    /**< Process-shared lock for accessing stored notifications for replay. */
    uint32_t ver;               /**< Module data version (non-zero). */

    off_t name;                 /**< Module name. */
    char rev[11];               /**< Module revision. */
    uint8_t flags;              /**< Module flags. */

    off_t features;             /**< Array of enabled features (off_t *). */
    uint16_t feat_count;        /**< Number of enabled features. */
    off_t data_deps;            /**< Array of data dependencies. */
    uint16_t data_dep_count;    /**< Number of data dependencies. */
    off_t inv_data_deps;        /**< Array of inverse data dependencies (off_t *). */
    uint16_t inv_data_dep_count;    /**< Number of inverse data dependencies. */
    off_t op_deps;              /**< Array of operation dependencies. */
    uint16_t op_dep_count;      /**< Number of operation dependencies. */

    struct {
        off_t subs;             /**< Array of change subscriptions. */
        uint16_t sub_count;     /**< Number of change subscriptions. */
    } change_sub[SR_DS_COUNT];  /**< Change subscriptions for each datastore. */

    off_t oper_subs;            /**< Array of operational subscriptions. */
    uint16_t oper_sub_count;    /**< Number of operational subscriptions. */

    off_t notif_subs;           /**< Array of notification subscriptions. */
    uint16_t notif_sub_count;   /**< Number of notification subscriptions. */
};
// 全部的 off_t 标识这些结构是指向 ext SHM 的偏移指针。
// 所以，通过 install 将模块安装后，这结构就是初始化与注册上。

// Ext shm 是以一个 size_t 单位开始，这值表示在该 SHM 分段使用的字节大小。它是由 main SHM 的 `off_t` 指所指向的数组和字符串表示。首先，在 sysrepo 有一个 sr_conn_state_t 结构，它是表示所有全部运行的连接状态，其次是 sr_mod_t 结构，它是包括安装的各个模块名，依赖，各类订阅，最后是 sr_rpc_t。

5.3 源码分析

此添加 shm main 的入口代码，将全部模块以 lydmod 数据形式添加到 main SHM 中。参考前一章的 sr_connect 函数，这就是将在与 sysrepo 连接时，会将全部模块的加载到共享内存中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
sr_error_info_t *
sr_shmmain_add(sr_conn_ctx_t *conn, struct lyd_node *sr_mod)
{
    sr_error_info_t *err_info = NULL;
    struct lyd_node *next;
    sr_mod_t *shm_mod;
    sr_main_shm_t *main_shm;
    off_t main_end, ext_end;
    size_t *wasted_ext, new_ext_size, new_mod_count;

    /* count how many modules are we going to add */
    //计算有多少个新的模块需要添加，如果模块在其它的连接已经添加过，该不会计算的/
    new_mod_count = 0;
    LY_TREE_FOR(sr_mod, next) {
        ++new_mod_count;
    }

    /* remember current SHM and ext SHM end (size) */
    //记录main SHM与ext SHM的大小
    main_end = conn->main_shm.size;
    ext_end = conn->ext_shm.size;

    /* enlarge main SHM for the new modules */
    //为新的模块扩大man SHM的空间，这部分很棒，算的是一种自扩大袜。
    if ((err_info = sr_shm_remap(&conn->main_shm, conn->main_shm.size + new_mod_count * sizeof *shm_mod))) {
        return err_info;
    }

    /* enlarge ext SHM */
    //为新的模块扩大ext SHM 空间
    wasted_ext = (size_t *)conn->ext_shm.addr; //已使用的空间
    new_ext_size = sizeof(size_t) + sr_shmmain_ext_get_size_main_shm(&conn->main_shm, conn->ext_shm.addr) +
            sr_shmmain_ext_get_lydmods_size(sr_mod->parent);  //需要扩大的空间大小
    if ((err_info = sr_shm_remap(&conn->ext_shm, new_ext_size + *wasted_ext))) {
        return err_info;
    }
    //sr_shm_remap，将空间映射到连接的SHM分段上。
    wasted_ext = (size_t *)conn->ext_shm.addr;  //新扩大的空间大小。

    /* add all newly implemented modules into SHM */
    //添加所有的新的需要实现的模块到SHM中的地址中
    if ((err_info = sr_shmmain_add_modules(conn->ext_shm.addr, sr_mod, (sr_mod_t *)(conn->main_shm.addr + main_end),
                &ext_end))) {
        return err_info;
    }

    /* add the new modules number */
    main_shm = (sr_main_shm_t *)conn->main_shm.addr;
    main_shm->mod_count += new_mod_count;
    assert(main_shm->mod_count == (conn->main_shm.size - sizeof *main_shm) / sizeof *shm_mod);

    /*
     * Dependencies of old modules are rebuild because of possible
     * 1) new inverse dependencies when new modules depend on the old ones;
     * 2) new dependencies in the old modules in case they were added by foreign augments in the new modules.
     * Checking these cases would probably be more costly than just always rebuilding all dependencies.
     */

    /* remove all dependencies of all modules from SHM */
    //处理模块间的依赖，要重构各模块间的依赖，先将之前的依赖关系解除，
    //然后，为新的模块计算并扩大ext SHM 空间计算
    //最后，在SHM中为所有的模块添加建立新的依赖。
    //经过这个处理，各模块间的依赖建立成功。
    sr_shmmain_del_modules_deps(&conn->main_shm, conn->ext_shm.addr, SR_FIRST_SHM_MOD(conn->main_shm.addr));

    /* enlarge ext SHM to account for the newly wasted memory */
    if ((err_info = sr_shm_remap(&conn->ext_shm, new_ext_size + *wasted_ext))) {
        return err_info;
    }
    wasted_ext = (size_t *)conn->ext_shm.addr;

    /* add all dependencies for all modules in SHM */
    if ((err_info = sr_shmmain_add_modules_deps(&conn->main_shm, conn->ext_shm.addr, sr_mod->parent->child,
                SR_FIRST_SHM_MOD(conn->main_shm.addr), &ext_end))) {
        return err_info;
    }

    /* check expected size */
    SR_CHECK_INT_RET((unsigned)ext_end != new_ext_size + *wasted_ext, err_info);

    return NULL;
}

// 还有两个核心函数:
sr_shmmain_add_modules(char *ext_shm_addr, struct lyd_node *first_sr_mod, sr_mod_t *first_shm_mod, off_t *ext_end)
//实现将全部的模块以及模块的全部特性都保存于main SHM中。这个函数不会添加data/op/inverse三类依赖

sr_shmmain_add_modules_deps(sr_shm_t *shm_main, char *ext_shm_addr, struct lyd_node
          *first_sr_mod, sr_mod_t *first_shm_mod,  off_t *ext_end)
//该函数就是添加各模块间的data/op/inverse 依赖，并保存到manin SHM中。

共享内存间在初始操作，包括信号的创建与初始化，也是在 sr_connet 函数中处理。``sr_connet是plugind与sysrepo 的连接入口，SHM是在入口中初始的一种机制，用来保证sysrepo与plugind` 的通信高效，快速。

先用 sysrepo 共享内存机制为后面的各类订阅打个底。先了解一下 sysrepo 的共享内存机理的实现。

Reference

libyang – GitHub

netopeer2 – GitHub

sysrepo – GitHub

pyang – GitHub

libyang – Doc

libnetconf2 – Doc

sysrepo – Doc

pyang – Doc

XPath 教程 – RUNOOB.COM

XPath教程 – 易百教程

netopeer2 + sysrepo研究总结

sysrepo简单使用

第三章 sysrepo-plugind源码分析

------------- 💖 🌞 本 文 结 束 😚 感 谢 您 的 阅 读 🌞 💖 -------------
